9V-batterij

Tegenwoordig worden 9V-batterijen in veel elektronische apparaten gebruikt. Deze stroombron wordt door vrijwel alle batterijfabrikanten geproduceerd. 9V-batterijen van verschillende fabrikanten zijn in de winkels te vinden.

In dit artikel kom je te weten welke bedrijven deze energiebron produceren, hoe je hem oplaadt, wat het product kost, waar het van gemaakt is en nog veel meer!

Wat is een kroon?

Een Krona-batterij is een rechthoekige 9-volt batterij met twee aansluitingen aan één uiteinde. Deze batterij werd ontwikkeld in de Sovjet-Unie, maar is nog steeds populair. Hij kan ook worden aangeduid als PP3.

Is Krona een batterij of een accu?

Aanvankelijk werd dit element geproduceerd als een eenvoudige batterij. Naarmate de technologie zich ontwikkelde, werden echter oplaadbare batterijen van het Krona-type geproduceerd. Daarom zijn er zowel oplaadbare Krona-batterijen als standaardbatterijen verkrijgbaar. Bij aankoop is het verstandig om de verkoper te vragen welke energiebron de batterij gebruikt. U kunt ook vragen: "Hoe vaak kan de batterij worden opgeladen?"

Op sommige van deze voedingen staat alles al vermeld.

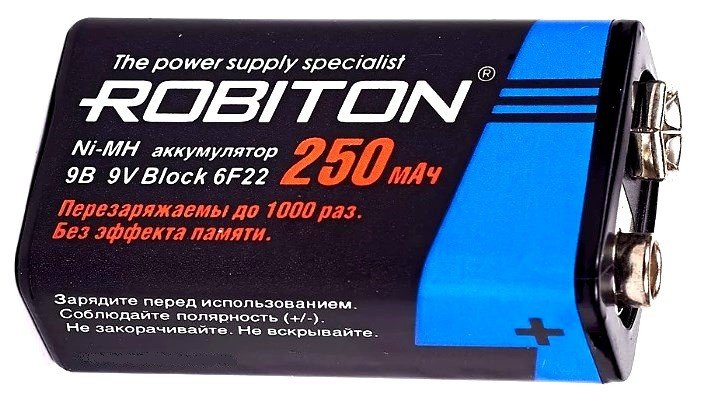

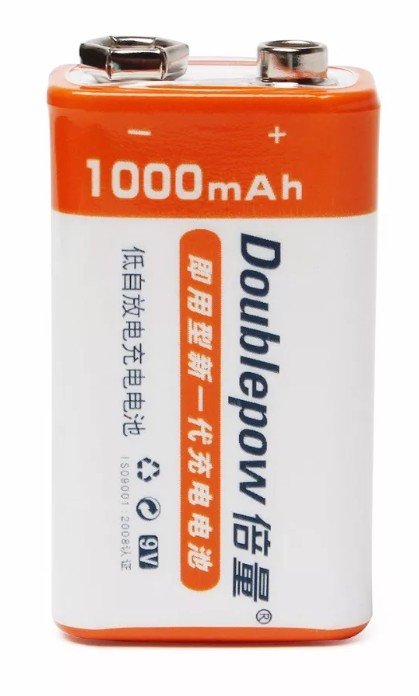

De afbeelding laat zien dat de batterij tot wel 1000 keer opgeladen kan worden. Een gewone batterij kan maar twee keer opgeladen worden. Daarna kan hij defect raken. De fabrikant raadt het opladen dan ook af.

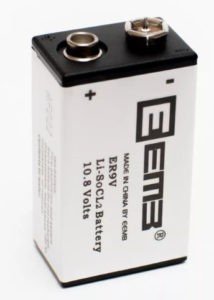

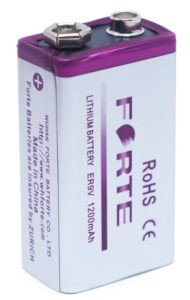

Foto van een 9V-batterij

Hieronder staan ​​6 afbeeldingen van een 9V-voeding.

Zo ziet een Krona-batterij er dus precies uit.

Waarom wordt de batterij een kroon genoemd?

Het is lastig om deze vraag precies te beantwoorden, maar het zou te maken kunnen hebben met het uiterlijk. De term 'kroon' wordt meestal gebruikt voor de top van een boom of een munt. Dit zou de naam van de kroonbatterij kunnen verklaren, of beter gezegd, waar deze zijn naam vandaan haalt.

De twee bovenste polen kunnen worden vergeleken met de bovenste takken van een boom. Er bestaat een woord dat daarop lijkt voor 'kroon'. Misschien heeft deze voeding zijn naam aan dat woord te danken, aangezien hij er enigszins op lijkt.

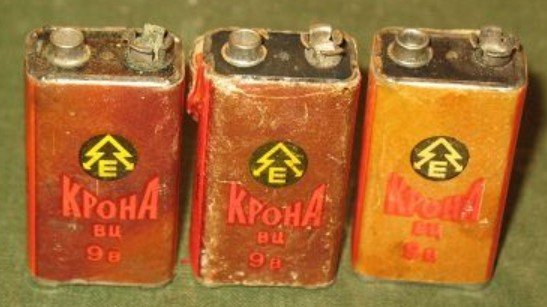

Er was eens in USSREr was een bedrijf genaamd Krona dat vergelijkbare batterijen produceerde. Dat bedrijf bestaat al lang niet meer, maar de merknaam is blijven bestaan. En sindsdien wordt deze batterij onder die naam verkocht.

De 9-volt batterij heet "Krona" (PP3).

Technische kenmerken van de Krona 9-batterijv

Laten we nu eens bekijken welke parameters een dergelijke energiebron heeft.

9 volt krooncapaciteit

In werkelijkheid batterijcapaciteitDe capaciteit varieert nogal. Er zijn batterijen met een capaciteit van 150 mAh tot 1000 mAh. Als je dus een duurzame 9V-batterij nodig hebt, is het beter om er een met een hogere capaciteit te kopen.

Batterijbronnen hebben de volgende capaciteit:

• Ni-Cd - 150 mAh.
• Ni-MH – 170-300 mAh.
• Li-ION – 350 – 1000 mAh.

Bovenstaande gegevens kunnen variëren naarmate de ontwikkeling vordert. De capaciteit kan in de loop der tijd worden verhoogd.

Hoeveel ampère zit er in een 9V-batterij?

Hier hangt alles af van het type batterij en de weerstand van de belasting. Als je een belasting aansluit met een weerstand van 10 ohm, is de stroomsterkte 0,9 ampère. Maar als de belasting 100 ohm is, is de stroomsterkte van de batterij 0,09 ampère-uur.

Over het algemeen is 900 milliampère heel goed mogelijk bij een gemiddelde Krona-accu. Zoals veel mensen op andere websites en forums beweren, is de maximale stroomsterkte 10 A.

Kroonmacht

Van 150 tot 1000 mAh.

Hoeveel volt zit er in een kroon?

Deze batterijen worden doorgaans geproduceerd met een spanning van 9 volt. Sommige mensen proberen batterijen te vinden met een spanning van 6 volt, 5 volt of 12 volt. Helaas worden dergelijke batterijen niet geproduceerd. De standaardspanning is 9 volt. EMFDe spanning van een 9V-batterij is 9V.

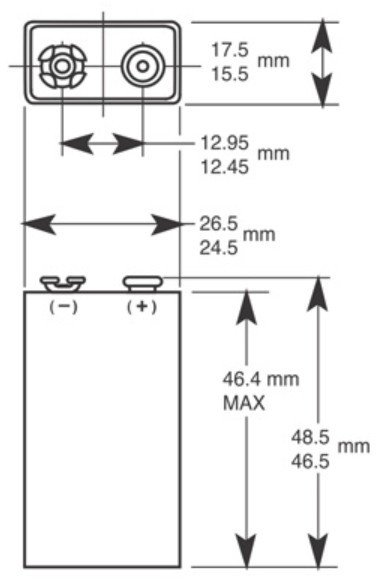

Afmetingen van een 1,5-liter 9V-batterij

Deze voeding heeft de volgende afmetingen: 48,5 × 26,5 × 17,5 mm

Het gewicht is ongeveer 52 gram.

Markeringen op 9V-batterijen

Velen hebben ongetwijfeld wel eens een bepaald logo of ontwerp op een batterij gezien. Het eerste wat opvalt, is het aantrekkelijke logo en design. Daarna volgen de specificaties van de batterij.

Dit is wat het etiket ons kan vertellen:

1. Merk, bijvoorbeeld, Duracell, Huisarts, Bizon, Trofee, Kameillonen anderen.
2. Spanning 9 volt.
3. Capaciteit, bijvoorbeeld 300 mAh.
4. De houdbaarheid van een 9V-batterij is doorgaans 5 jaar.
5. Type 6LR61; 6F22, enz.
6. Het is verboden om afval in de vuilnisbak te gooien.
7. Kan niet worden gedemonteerd.
8. Chemische verwantschap, alkalisch of zout, of nikkelmangaan, enz.
9. Vrij van kwik en cadmium.

Deze energiebron vertoont dergelijke kenmerken.

GOST Krona-batterijen

De standaardspecificatie voor een Krona-batterij ziet er als volgt uit: 6F22; "Krona", afmetingen 26,5 x 17,5 x 48,5, gewicht 30 gram, spanning 9 volt, capaciteit 190 - 250.

De website met regelgevende documenten vermeldt echter momenteel dat deze GOST is ingetrokken. De normen kunnen daarom enigszins worden herzien.

De structuur van de Krona-batterij

Basisinformatie over dit onderwerp is te vinden in het artikel. Waaruit bestaat een 9V-batterij?Het onderzoekt de binnenkant van de kroon in dwarsdoorsnede en nog veel meer.

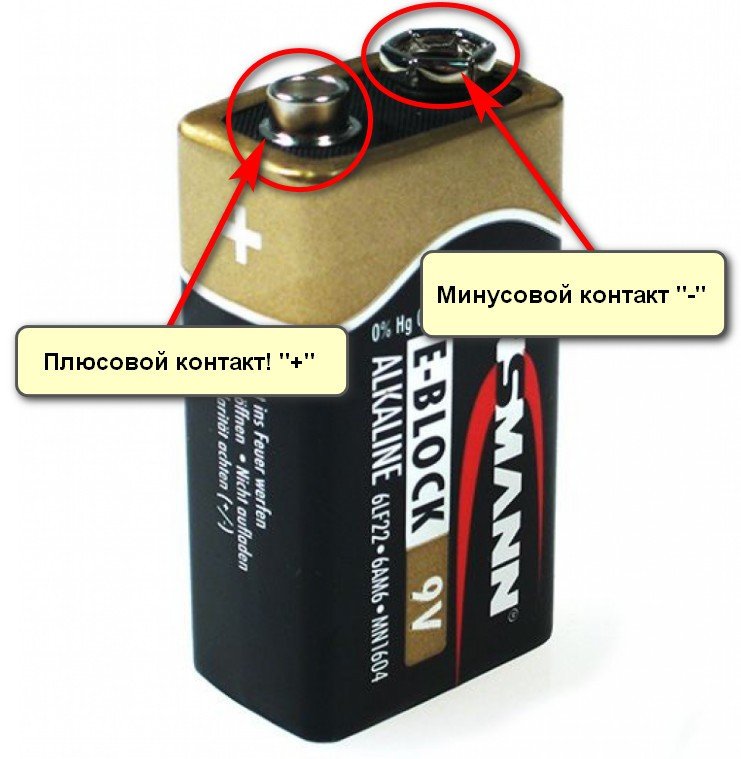

In tegenstelling tot de meeste batterijen polariteitDe kroon bevindt zich aan één kant. Als je niet weet waar de plus- en minpool van de CR 9V-kroon zitten, kijk dan naar de afbeelding.

Hoe demonteer ik de kroon?

Een Krona-batterij is vrij eenvoudig te demonteren. Je hoeft alleen maar het label te verwijderen en de metalen behuizing los te trekken. Dan zie je de binnenkant. Zorg dat je voor demontage een schaar of een mes en een tang bij de hand hebt!

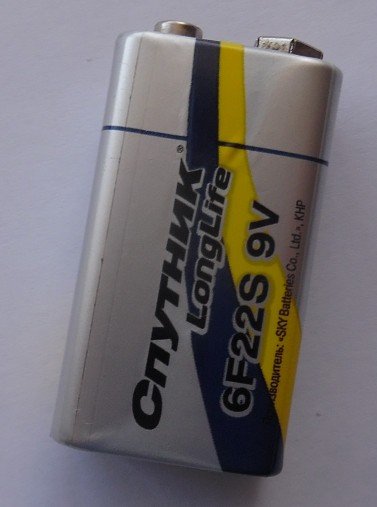

We gaan dit pronkstuk uit elkaar halen!

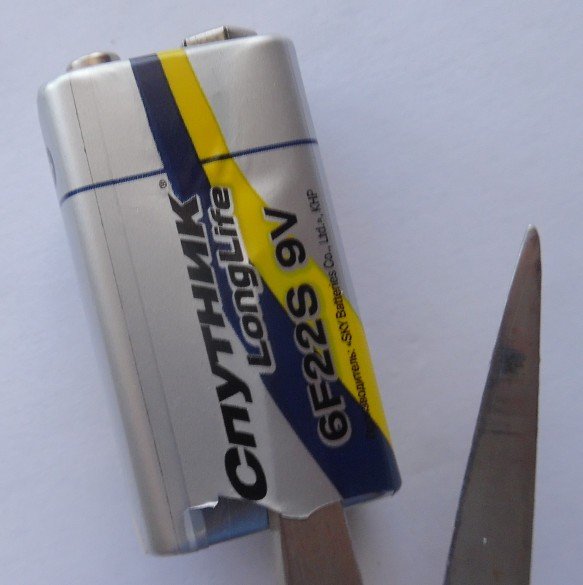

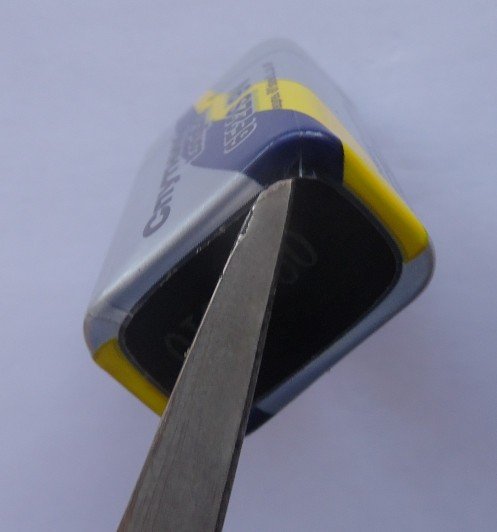

Verwijder eerst het etiket. Steek hiervoor een scherp voorwerp, zoals een schaar, in een willekeurige opening en verwijder de sticker.

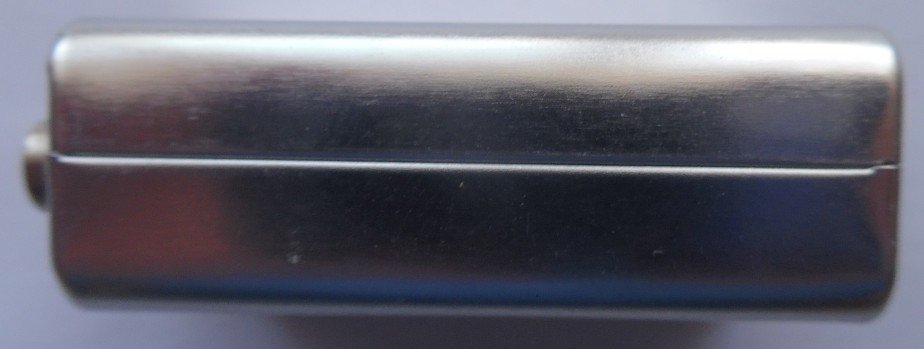

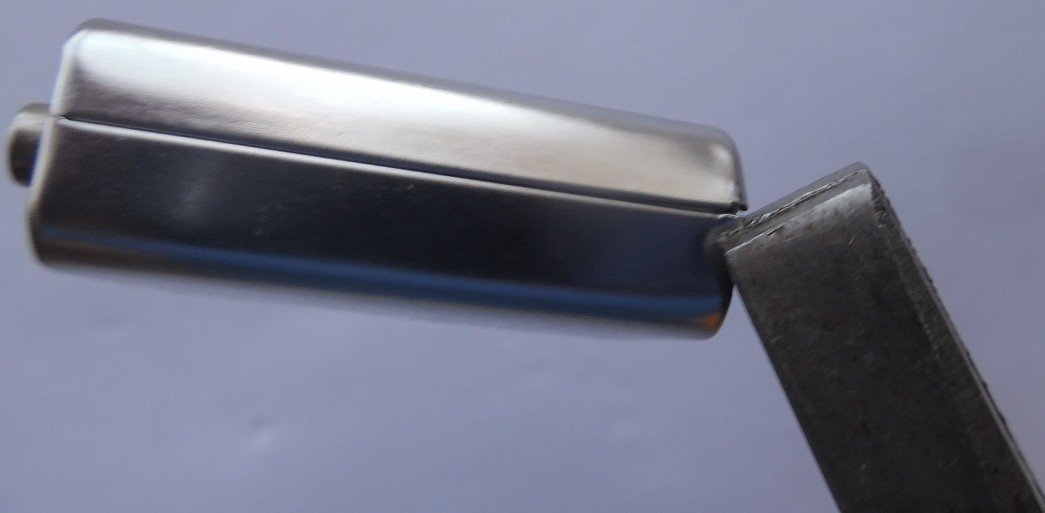

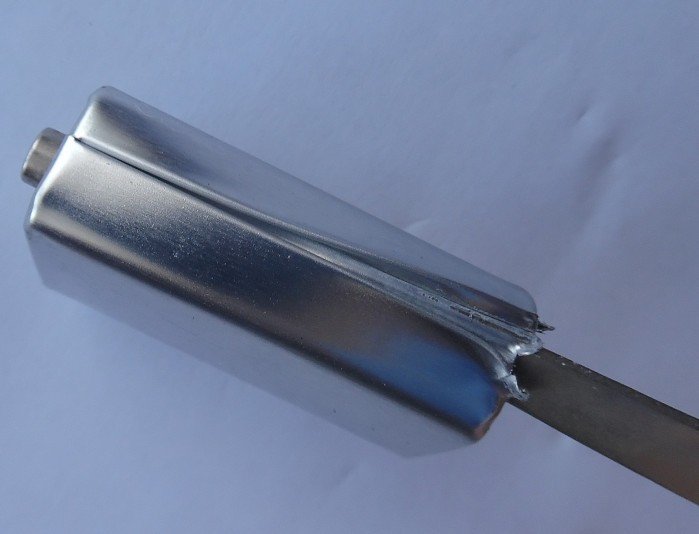

Laten we nu de metalen behuizing aanpakken. Die moeten we verwijderen. Zoek een opening en gebruik een schaar en een tang om de behuizing los te maken.

Hierna verschijnt de voedingseenheid in gedemonteerde vorm voor ons.

Dit is wat er in een batterij zit. Zoals je ziet, bestaat deze uit zes platte cellen die met elkaar verbonden zijn. Elke cel bevat een staafje, elektrolyt en verschillende chemische elementen.

Dat was alles voor de analyse!

9V-batterij

We zullen deze elementen classificeren op basis van hun chemische samenstelling en merk. We zullen ook de digitale keurmerken vermelden die ze dragen.

Tegenwoordig bestaan ​​de volgende merken van deze voeding:

• Huisarts
• Duracell
• Ruimte
• Energiegever of Energiegever

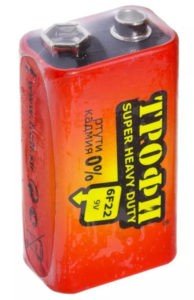

• Trofee
• Neda 1604 9v
• Kameel
• Pleomax
• Varta
• Roboton
• Panasonic
• Toshiba

Zoals je in de lijst kunt zien, zijn er veel bedrijven betrokken bij de productie van Krona-batterijen.

Op basis van de chemische samenstelling kunnen de volgende typen worden onderscheiden:

Alkalische kronen. Hun belangrijkste kenmerk is een lange levensduur en een hoge prijs. Ze zijn bestand tegen zware belastingen.

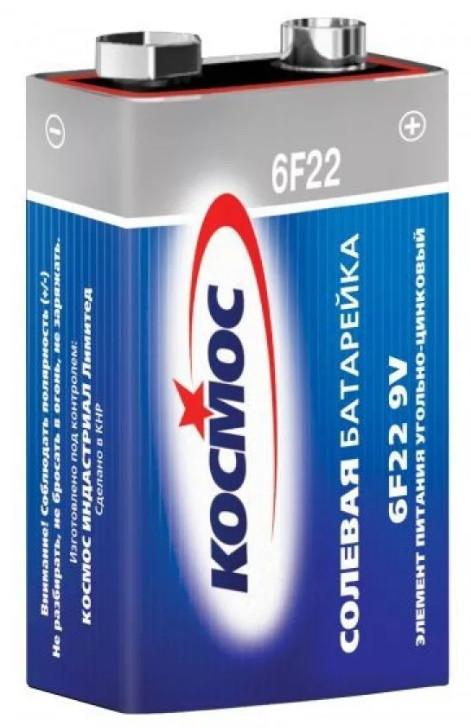

Zout mangaan zinkDeze voedingen werden in de 19e eeuw geproduceerd. Na verloop van tijd werden ze volledig vervangen. zoutoplossingelementen. De elektrolyt is een oplossing van ammoniumchloride.

Lithiumijzerdisulfide. Ze hebben een massieve positieve elektrode en zijn gemaakt van pyriet. Ze kunnen perfect functioneren bij temperaturen tot wel -40 graden Celsius.

Zink-lucht. Ze werken wanneer zink door zuurstof wordt geoxideerd. Ze hebben een groot capaciteitzijn behoorlijk milieuvriendelijk.

MangaangietenDe elektrode is gemaakt van mangaandioxide. Na afloop van de chemische reactie ontstaat lithiumoxide.

LithiumthionylchlorideZe functioneren onder extreme temperatuursomstandigheden. Daarom worden ze vaak gebruikt door het leger en wetenschappers.

Oplaadbare batterijen van het Krona-type

Het belangrijkste verschil tussen deze batterijen en conventionele batterijen is dat ze meerdere keren opgeladen kunnen worden. Het opladen gebeurt via een speciaal apparaat.

Lithium-ion of Li-IONZeer efficiënte batterijen met hoge prestaties. CapaciteitDergelijke elementen kunnen een capaciteit van 700 milliampère-uur bereiken en werken het best bij kamertemperatuur.

Nikkel-cadmium batterijen Ni-Cd Ze hebben een batterij van 120 mAh en kunnen tot wel 1000 keer worden opgeladen. Ze zijn bovendien vrij goedkoop.

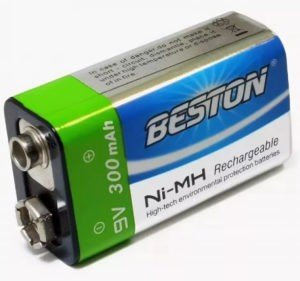

Metaalhydridecellen NI-MNCapaciteit 170 – 300. Veilig, geen metaalverontreinigingen.

Li-Po. Deze energiebronnen zijn de nieuwste ontwikkeling van wetenschappers. Ze werken met behulp van pulsconversietechnologie. Ze kunnen worden opgeladen met elke 5-volt stroombron. Daarom kunnen ze gemakkelijk via een computer worden opgeladen.

Een 9V-batterij van het kroontype kan de volgende markeringen op de behuizing hebben:

MX1604; MN1604; 1604A; 6LR61; 6LF22; AM6; E-Block; PP3; 9V Brick Battery; 1604; 6R61; 6F22.

Batterijcel 7D-0.125 (7D-0.1, 7D-0.11).

Beoordeling van Krona-batterijen

Alkaline-mangaanbatterijen worden als de beste beschouwd. Voor maximale prestaties kunt u het beste lithium-ionbatterijen gebruiken.

Het testen van 9-volt 9-celbatterijen

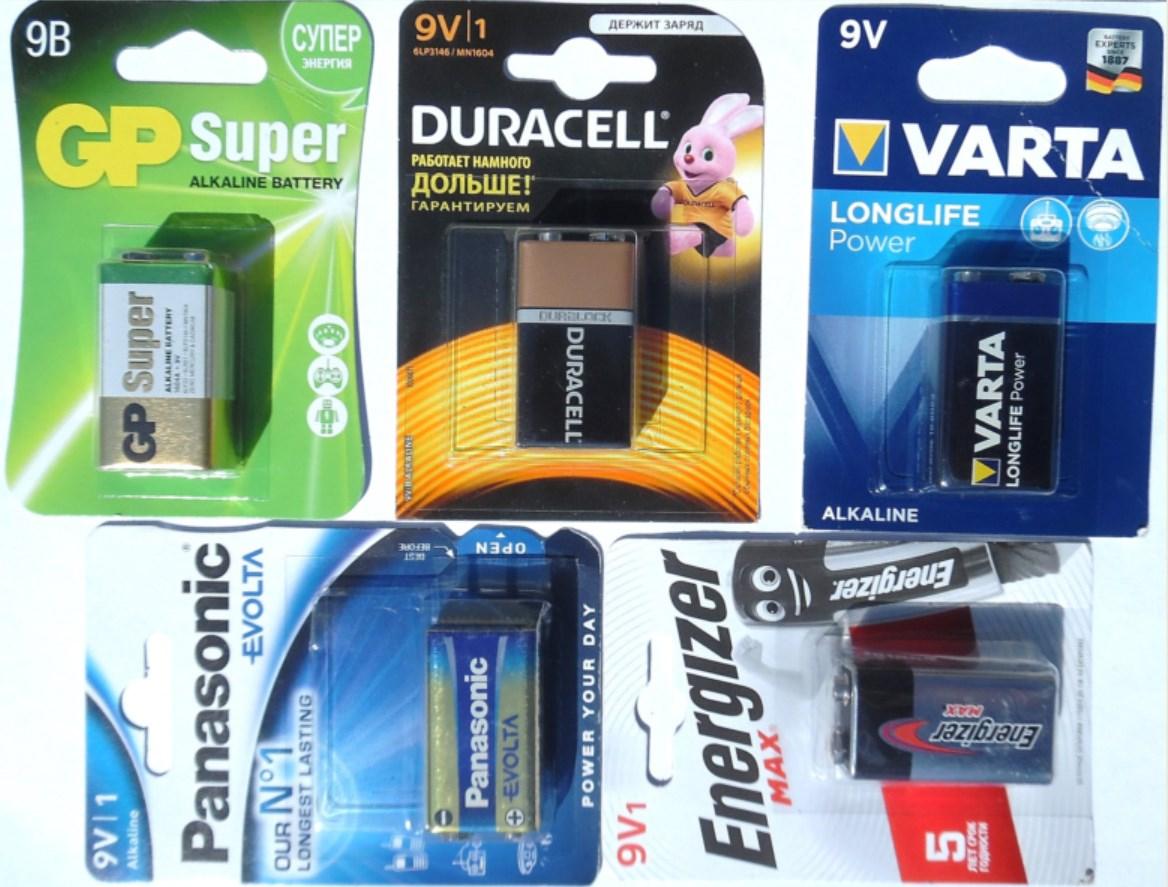

Bij de test werden 5 alkalinebatterijen van 9 volt gebruikt, afkomstig van de volgende bedrijven:

1. Energiegever
2. Duracell
3. GP Super
4. Panasonic
5. Varta

Alle batterijen werden gekocht bij de Beru.ru-webshop. Helaas waren de Duracell-, Varta- en Energizer-batterijen iets over de datum. Desondanks besloten we ze toch te testen.

Dit is wat er gebruikt is:

• Multimeter.
• Gloeilamp.
• Speciale connector voor kronen.
• Dunne draadjes.
• Timer op de telefoon.

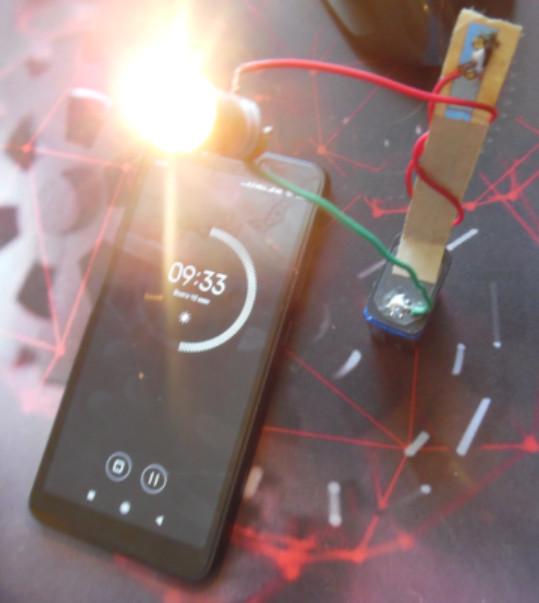

We gaan de gebruiksduur testen. Als belasting gebruiken we een standaard gloeilamp van 6,3 volt met een stroomverbruik van 0,3 A. Het experiment duurt 10 minuten per Krona.

Testgegevens

9V Krona-batterijen	Initiële spanning (V) zonder belasting	Spanning onder belasting na 5 minuten	Spanning na 10 minuten gebruik zonder belasting	Spanning één minuut voor het einde van de belastingstest
Varta	9.64	7.20	7,85	6,85
Duracell	9.64	7.03	7,85	6.67
Energiegever	9.66	8.10	8,85	7,78
GP Super	9.72	7.18	7,90	6.79
Panasonic	9.59	7,75	8.02	7.40

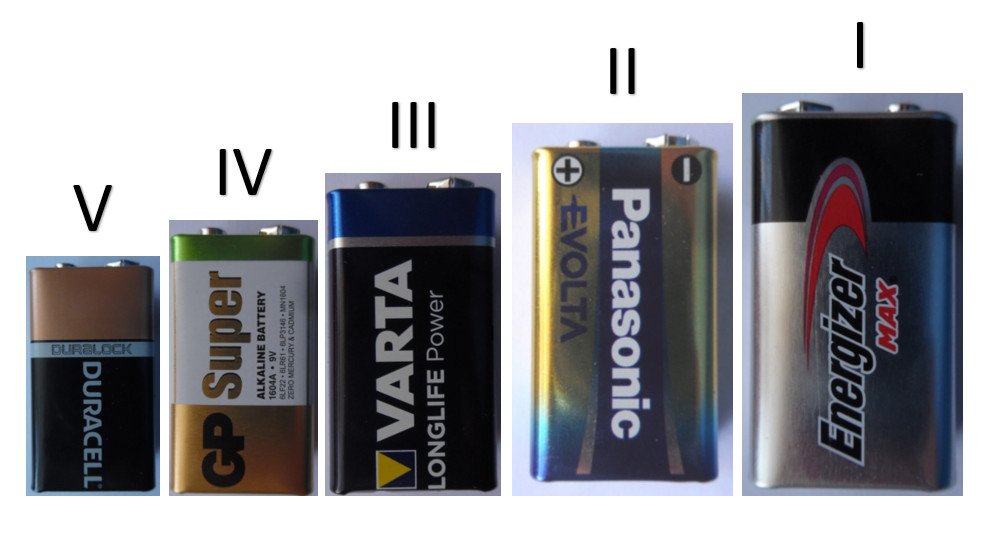

Op basis van de verkregen gegevens verdelen we de plaatsen als volgt:

1. Energiegever
2. Panasonic
3. Varta
4. GP Super
5. Duracell

Hierdoor gaat de Energizer Krona langer mee dan alle andere. Dit geldt bij een eenvoudige belasting, zoals een standaard gloeilamp. Bij een gepulseerd stroomverbruik kunnen de resultaten afwijken.

De slechtste stroombron bleek een accu van het populaire merk Duracell te zijn. Varta- en GP-accu's hadden vrijwel dezelfde ontladingssnelheid.

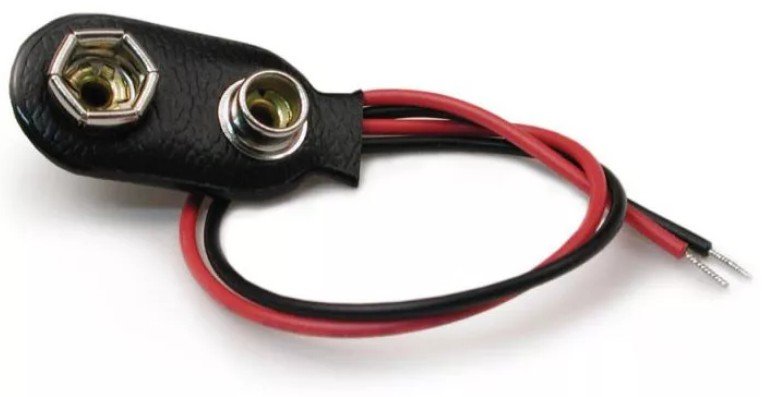

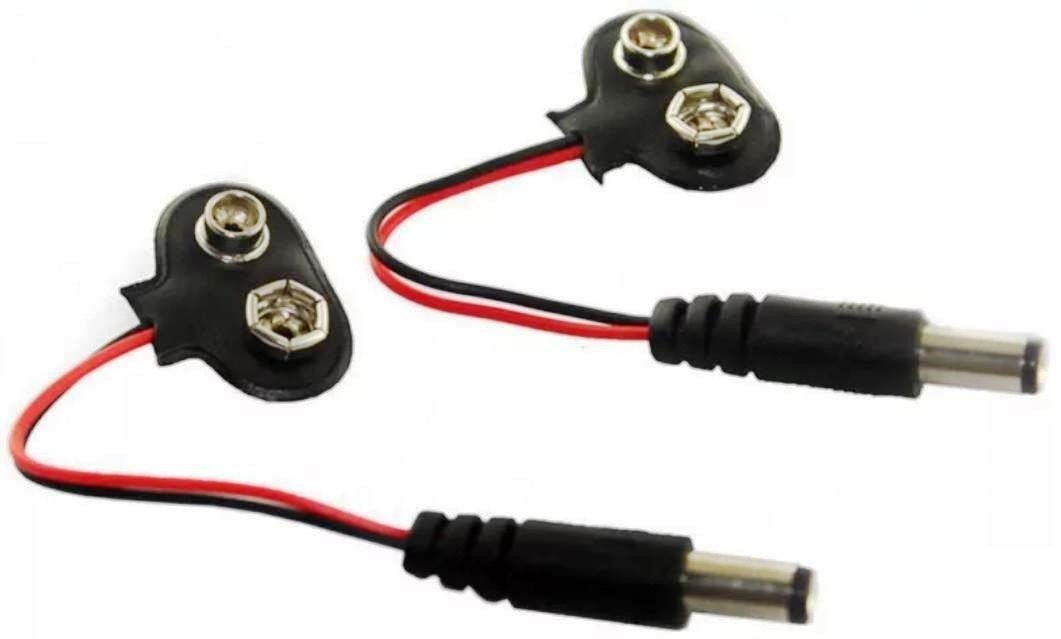

Kroonadapter

Je kunt zelf een soortgelijke aansluiting maken. Maar als je geen tijd hebt, kun je er een bestellen bij een online winkel. Of je kunt naar de dichtstbijzijnde elektronicawinkel gaan. Dus, dat is het antwoord op de vraag waar je een kroonadapter kunt krijgen.

De kroonconnector is gemaakt van tin, plastic of leer, en de draden zijn zwart en rood. In sommige gevallen kan er een cilindrische stekker op aangesloten zijn.

Kroonhouder

Een soortgelijk product wordt in deze uitvoering geproduceerd:

Je kunt hem bij elke radiozaak kopen, zoals Chip and Dip.

Hoe laad ik de kroon op?

Het opladen van een gewone batterij is zelfs gevaarlijk. Het is beter om een ​​batterijcel van dit type op te laden.

Je kunt een 9-volt batterij opladen via de sigarettenaansteker van een auto. Sluit de pluspool aan op de pluspool en de minpool op de minpool. Laad de batterij op totdat deze warm is. Koppel daarna de draden los. Controleer vervolgens de spanning met een spanningsmeter en herhaal het laadproces.

Het is echter belangrijk te begrijpen dat het onmogelijk is om zo'n batterij volledig op te laden. Sterker nog, hij kan slechts gedeeltelijk, tot ongeveer 30%, worden opgeladen. Een oplaadbare batterij kan daarentegen wel in zijn oorspronkelijke staat worden hersteld.

Een andere optie is om een ​​oplader voor de CROWN aan te schaffen. Bepaal vóór het reanimeren de laadstroom van de batterij. Deel hiervoor de capaciteit van de batterij in mAh door 10. Dit geeft u de stroomsterkte in milliampère. Als de batterij bijvoorbeeld een capaciteit heeft van 750 mAh, is de laadstroom 75,0 milliampère per uur.

Hoe laad je de kroon op? USB?

Met deze methoden kunt u uw Crown thuis opladen.

Je kunt ook een USB-adapter kopen en daar de aansluitingen van een oude 9V-batterij aan solderen.

1. We verwijderen de plaat met de positieve en negatieve polen van de 9-volt voeding.
2. We solderen er twee draden aan vast.
3. Knip één uiteinde van de USB-adapter af.
4. We verbinden het benodigde onderdeel met de contacten.
5. Nu kunt u onze Krona-accu eenvoudig opladen via een pc of laptop.

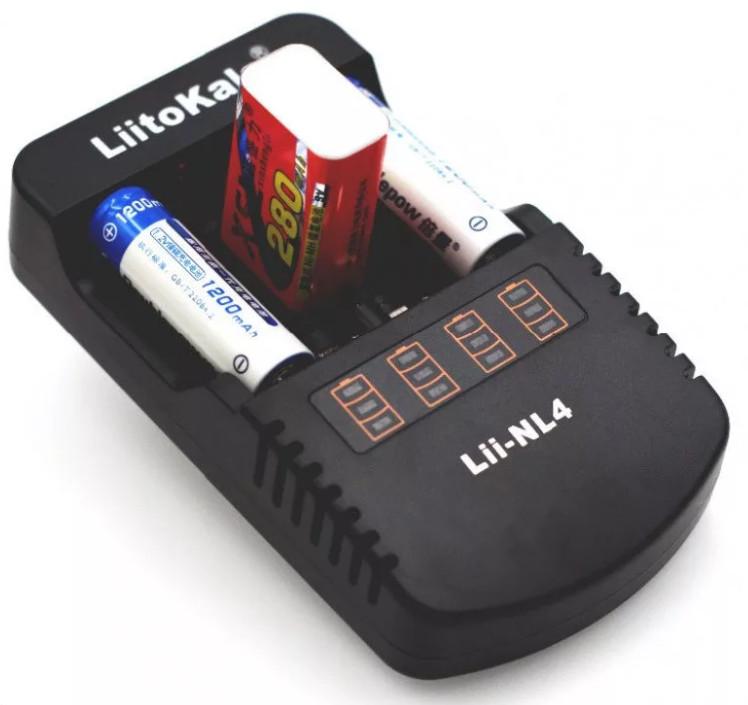

9V acculader voor Krona

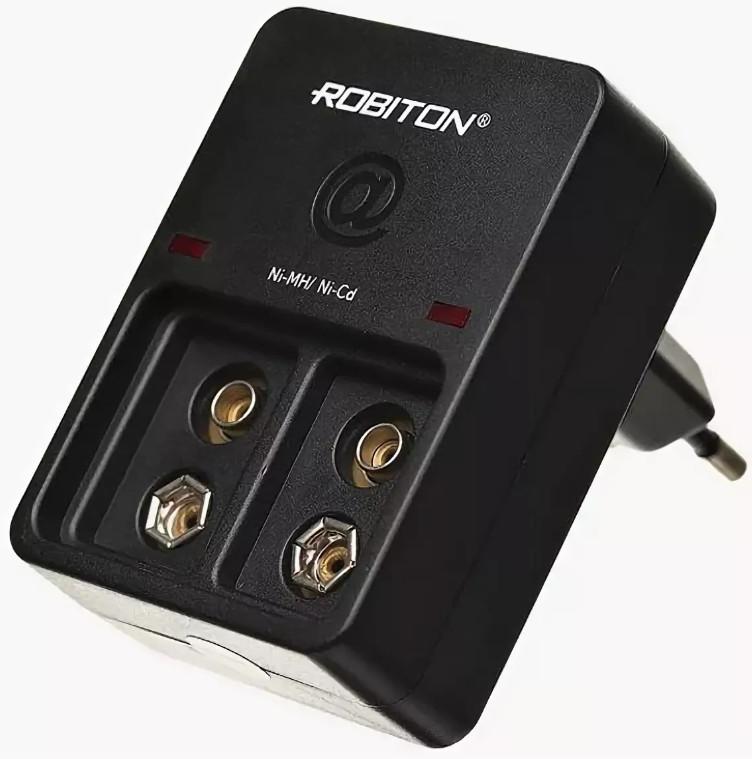

Een oplader voor deze stroombron is verkrijgbaar bij reguliere winkels. Hij ziet eruit zoals op de afbeelding hieronder.

Hoe lang duurt het om de kroon op te laden?

Veel mensen vragen zich af hoe lang het duurt om 9V-batterijen op te laden. Als je een standaard oplader gebruikt, is alles duidelijk. Meestal geeft een lampje aan dat de batterij is opgeladen.

Als de NiMH-batterij een capaciteit heeft van 350 mAh, is de laadstroom 35 mA. Om de laadtijd te bepalen, gebruikt u de volgende formule: Laadtijd in uren = 1,4 maal de capaciteit in mAh, gedeeld door de laadstroom in mA.

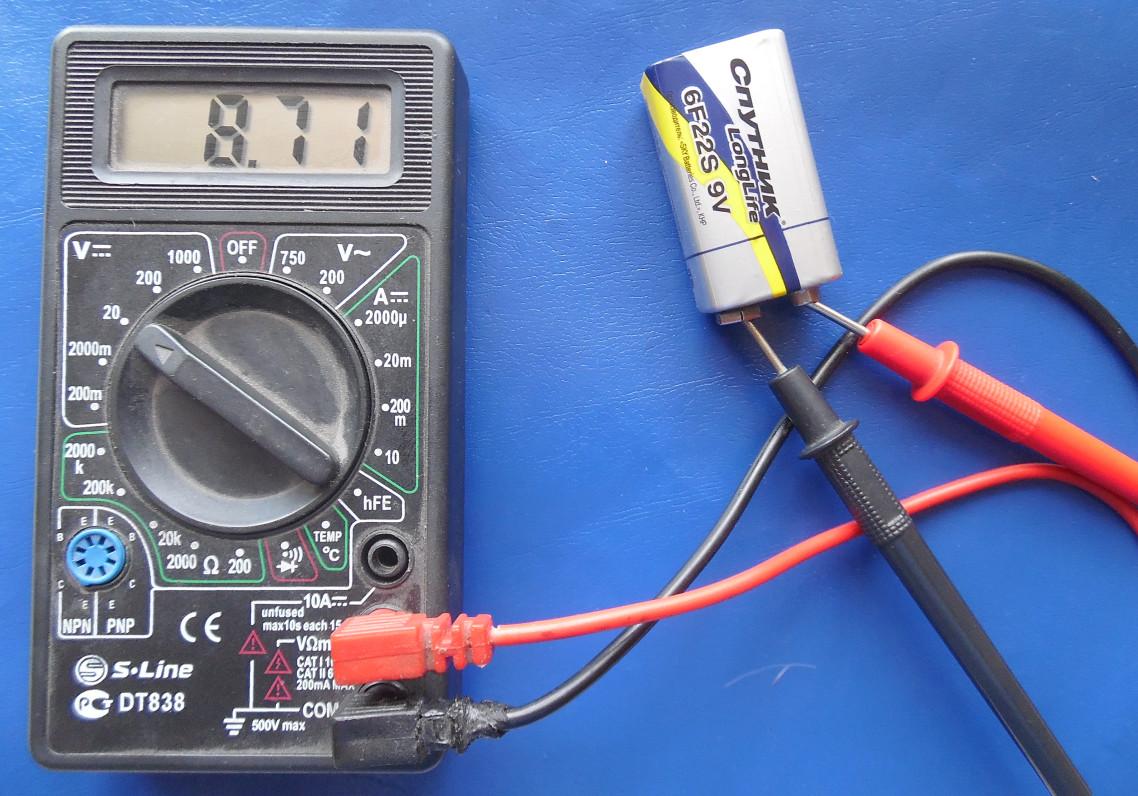

Hoe controleer ik het laadniveau van een Krona-batterij?

Na de restauratie willen we weten hoeveel volt er nog in de accu zit. Hiervoor hebben we een accutester nodig. De regelaar aan de linkerkant moet op stand 20 staan. Sluit vervolgens de meetpennen van het apparaat aan op de plus- en minpool. Kijk daarna naar het display. Daarop wordt de acculading weergegeven.

Deze batterij is onvoldoende opgeladen; de spanning bedraagt ​​8,7 volt. Na het opladen zal de spanning normaal gesproken hoger zijn dan 9 volt. Het is belangrijk om ervoor te zorgen dat u een oplaadbare batterij gebruikt.

DIY Krona-oplader

De video hieronder toont verschillende mogelijkheden om een ​​Krona-oplader te maken. Hiervoor heb je diverse radio-onderdelen, een printplaat en een aantal connectoren nodig. Maar daar gaan we nu niet verder op in. In plaats daarvan bieden we je een optie die minimale inspanning vereist.

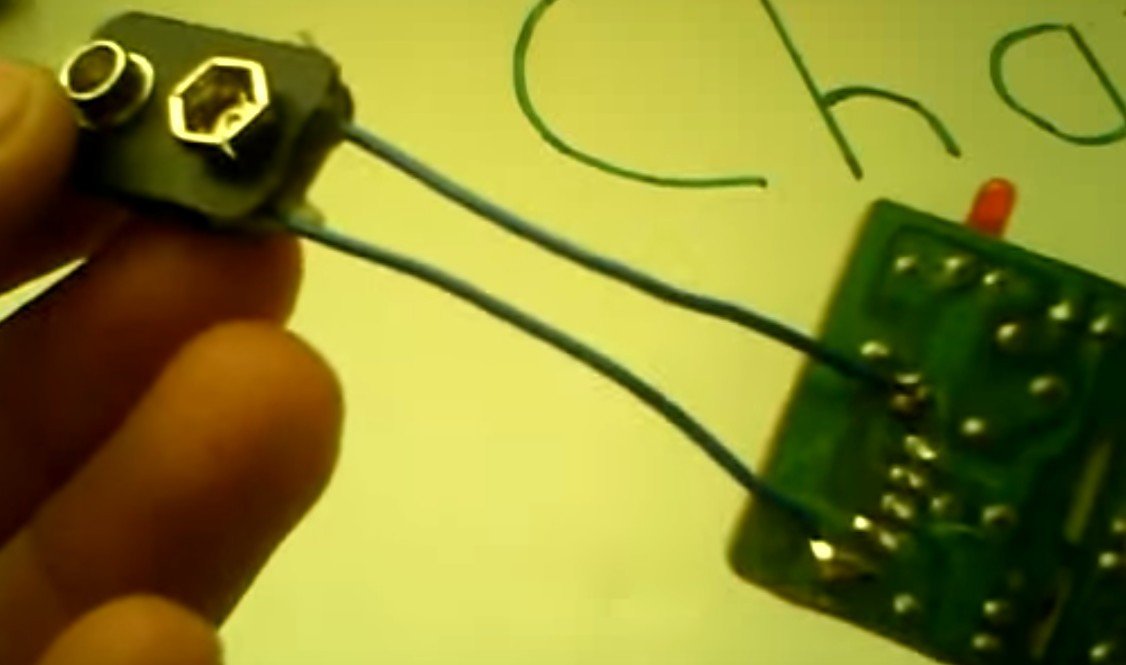

1. Neem het aan opladerVan een telefoon, camera of draagbare luidspreker. Zorg ervoor dat de spanning niet hoger is dan 5 volt en dat je het apparaat niet echt nodig hebt. Het moet ook een USB-poort hebben.
2. Neem een ​​bord met de markeringen "+" en "-" van de oude kroon.
3. Soldeer de draden aan de aansluitingen.
4. Demonteer de oplader.
5. Soldeer de geïnstalleerde poort los.
6. Installeer in plaats daarvan 2 draden met reeds aangesloten polen.
7. Sluit de batterij aan.
8. Aansluiten.

Hiermee start het laadproces.

Een oplaadbare 9-volt batterij zal na deze procedure dus prima functioneren.

Hoe laad je thuis een batterij op (video)?

De video toont een schema voor het herstellen van een 9V-batterij.

Dus, als je je afvraagt ​​of het mogelijk is om een ​​batterij op te laden, is het antwoord overduidelijk! Natuurlijk, ja!

Waarmee kan ik de kroon vervangen?

Je kunt ze vervangen door gewone batterijen. Als je bijvoorbeeld zes batterijen van 1,5 volt in serie schakelt, krijg je 9 volt. Het kan echter voorkomen dat zo'n batterij niet in het apparaat past. In dat geval sluit je gewoon twee draden aan op de aangesloten batterijen.

Er bestaat een 9-volt omvormer. Maar daarvoor is wel enige kennis van elektronica nodig. Met deze schakeling kun je 9 volt uit een 3,6-volt telefoonbatterij halen. Precies wat je nodig hebt! Hieronder staat het schema.

Onderdelen:

• C1 -100 μF.
• C2 – 1000 μF.
• Ferrietring 2000 NM.
• Transistors KT 209.

Meer gedetailleerde informatie over de assemblage is hier te vinden: http://radioskot.ru/blog/zamena_batarejke_krona_9v/2016-09-17-452

Wat kun je van de kroon maken?

Je kunt er namelijk allerlei interessante dingen mee maken. Zo kun je bijvoorbeeld een aansteker, een magneet, een verstopplaats, een houtkachel en nog veel meer creëren.

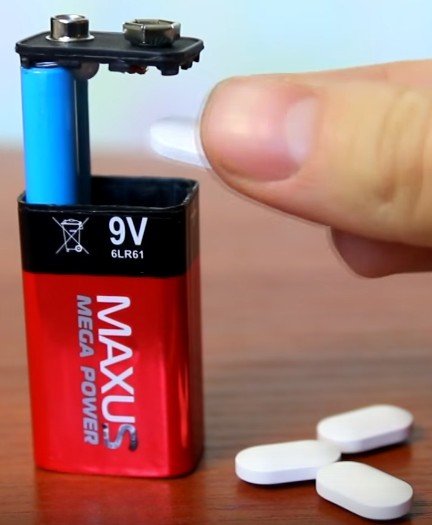

Nu laten we zien hoe je een verstopplaats maakt. Je hebt een 12-volt batterij nodig.

Stap 1.

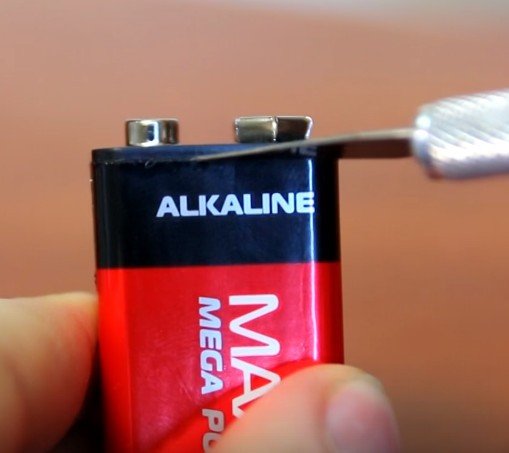

Neem een ​​scherp mes en maak een snede aan de bovenkant van de batterij.

Stap 2.

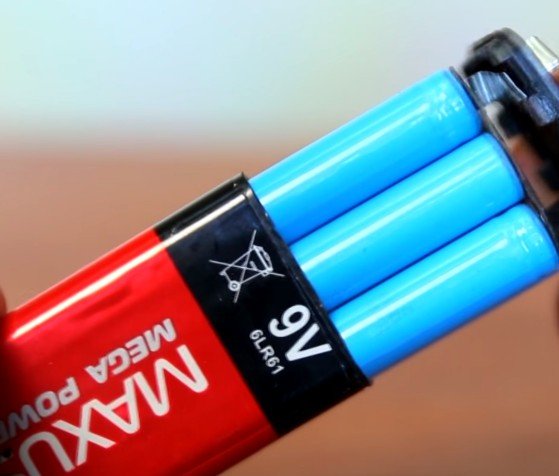

Nadat de snede is gemaakt, haal je de inhoud eruit.

Stap 3.

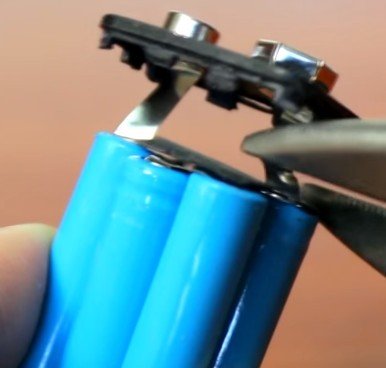

We verwijderen vier overbodige batterijen. Er blijven er dan twee over die het systeem draaiende houden.

Stap 4.

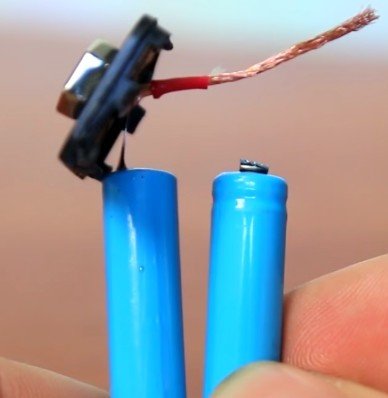

We solderen de draad aan het gewenste contact.

Stap 5.

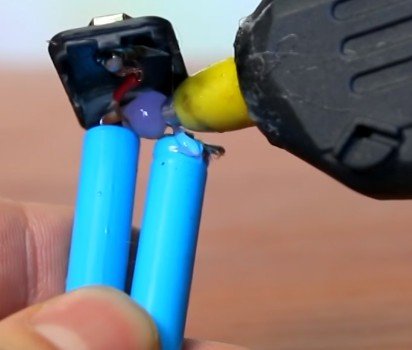

We bevestigen de batterijen met lijm aan de bovenkant.

Stap 6.

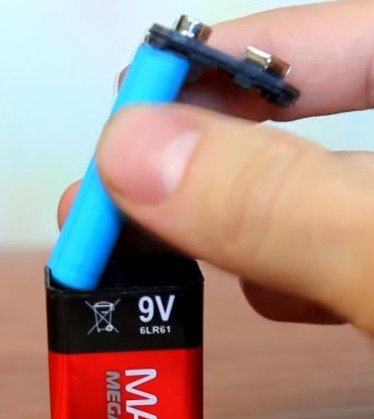

We plaatsen de overgebleven twee batterijen en het deksel terug in de behuizing.

Stap 7.

We verstoppen alles wat in de cache past!

De batterij zal nog steeds werken, maar de spanning zal slechts 3 volt bedragen.

5 apparaten van Krona

Deze video laat zien hoe je van een kroon een aansteker kunt maken.

In deze video wordt uitgelegd hoe je een elektromagneet maakt.

Hoe maak je een Krona-batterij?

Om zelf een vergelijkbare voeding te maken, ga als volgt te werk:

1. Het eerste wat je moet doen, is de originele accu opmeten.
2. Maak vervolgens een lichaam van papier, multiplex, plastic of ander materiaal.
3. Hierna kunt u zes batterijen van 1,5 volt aan elkaar koppelen. Dit zijn doorgaans AA- of AAA-batterijen. Knoopcelbatterijen kunnen ook worden gebruikt, hoewel de batterijduur in dat geval korter zal zijn.
4. Maak positieve en negatieve contacten van tin en verbind ze met draden.

Het samengestelde element kan nu worden gebruikt.

Hoeveel kost een kroon?

De prijs van deze batterij varieert sterk. Deze verschilt per winkel. Over het algemeen geldt: hoe hoger de capaciteit van de batterij, hoe duurder deze is.

Indicatieve prijzen:

1. Een Krona-batterij van 650 mAh kost 600 roebel.
2. Huisarts De prijs begint bij 60 roebel.
3. Varta Superlife vanaf 70 roebel.
4. Ruimte vanaf 43 roebel.
5. Samsung Pleomax 6F22-1BL, de prijs varieert van 70 tot 150 roebel.
6. Fijn poeder (6LR61 - KT-1151) – 85 – 160 roebel.
7. Smartbuy – 45 roebel.

Uit bovenstaande lijst blijkt dus duidelijk dat de prijsverschillen erg groot zijn. Eén 9V-batterij kan behoorlijk prijzig zijn. Bij aankoop van 20 batterijen krijg je mogelijk korting. De prijsinformatie is afkomstig van online winkels.

Waar wordt de Krona-batterij gebruikt?

Hieronder staan ​​de apparaten die een Crown-batterij nodig hebben.

1. Een multimeter is een apparaat voor het meten van spanning, stroomsterkte, weerstand, capaciteit, enzovoort.
2. Elektronisch speelgoed.
3. Dosimeters.
4. Sommige radio-ontvangers.
5. Medische hulpmiddelen.
6. Tasers.
7. GPS-navigatiesystemen.
8. Afstandsbedieningen.
9. Vuurluidsprekers.
10. Alarmen.
11. Bouwmaterieel.
12. Lantaarns.

Daarom is de Krona-batterij tegenwoordig erg populair. Hij is bij vrijwel elke winkel verkrijgbaar.
