Van tijd tot tijd is het nodig om batterijen te controleren. Meestal is dit omdat een elektrisch apparaat niet meer werkt. Soms gaat het zo: je koopt een nieuwe batterij, komt thuis, stopt hem in een horloge, telefoon, multimeter of ander apparaat, en er gebeurt niets. Twee vragen rijzen dan: 1) Werkt het apparaat nog? 2) Is de batterij leeg?

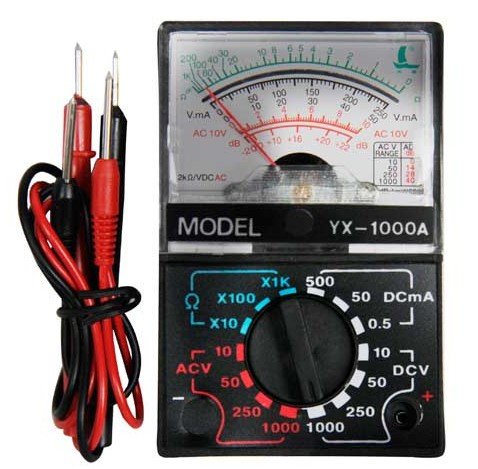

Daarna moet je de batterij controleren. Meestal gebruik je hiervoor een multimeter. Het kan elk type zijn, zoals de DT 182, DT 830B, DT 832, MAS838, enzovoort. Het belangrijkste is dat hij de spanning aangeeft.
In dit artikel wordt uitgelegd hoe u de spanning van de stroombron en de prestaties ervan kunt controleren.
- AA-batterijen controleren met een multimeter
- Hoe test je een batterij onder belasting met een multimeter?
- Hoe test je een AAA-batterij met een multimeter?
- Hoe test je een telefoonbatterij met een multimeter?
- Hoe controleer je de batterij van een tablet met een multimeter?
- Hoe controleer je de batterij van een schroevendraaier met een multimeter?
- Hoe test je een Krona-batterij met een multimeter?
- Hoe test je een horlogebatterij met een multimeter?
- Hoe test je een CR2032-batterij op een moederbord met een multimeter?
- Hoe controleer je een batterij met een multimeter?
AA-batterijen controleren met een multimeter
Ter verificatie AA-batterijenLaten we een digitale multimeter gebruiken. Dit is een handig apparaat waarmee je spanning, stroomsterkte, weerstand en de staat van de bedrading kunt controleren. capaciteiten nog veel meer.
Om een batterij correct te testen met een multimeter, moeten de meetpennen van het apparaat op een vergelijkbare manier worden geplaatst.
We zetten de schakelaar aan de linkerkant op waarde 20.
De rode draad is voor de "+" aansluiting, de zwarte draad is voor de "-" aansluiting.
Neem de rode meetpen en sluit deze aan op de positieve pool van de stroombron. Neem vervolgens de zwarte meetpen en raak hiermee de negatieve pool aan, oftewel de minpool.
Zodra de verbinding tot stand is gebracht, geeft het apparaat de exacte spanning van de AA-batterij weer. De standaardspanning voor een AA-batterij is 1,5 volt. Het is geen probleem als het apparaat 1,54 of 1,45 volt aangeeft. Over het algemeen is de batterij, afgaande op de spanning, nog bruikbaar. Als de batterij echter niet werkt ondanks de weergegeven spanning, heeft deze ofwel een te lage stroomsterkte of is hij op de een of andere manier beschadigd. In dat geval is het raadzaam een nieuwe batterij te kopen.
Dus, de cheque AA-batterijenDe multimeter wordt gebruikt zoals in de afbeelding is weergegeven.
Beknopt stappenplan:
- We sluiten de zwarte meetsonde aan op het meetinstrument in het onderste gat.
- We bevestigen de rode sonde aan het middelste gat.
- We zetten de hendel aan de linkerkant op nummer 20.
- We nemen de rode draad en sluiten die aan op de pluspool van de accu.
- We nemen de zwarte draad en sluiten die aan op de minpool van de accu.
- We kijken naar de weergegeven waarde op het scherm van het apparaat.
Hoe test je een batterij onder belasting met een multimeter?
Om deze procedure uit te voeren, moet u de batterij aansluiten op een elektrisch apparaat – bijvoorbeeld een micromotor, een gloeilamp of een led – en de contacten van het meetinstrument parallel schakelen. De onderstaande afbeelding laat zien hoe dit kan worden gedaan, samen met een schakelschema.

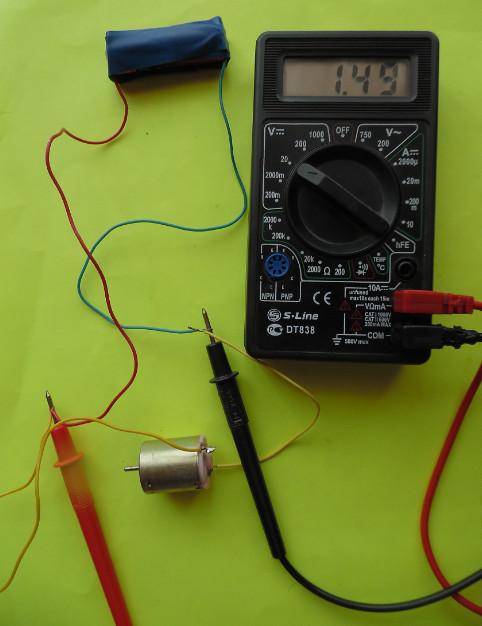

Voor het experiment gebruikten we een standaard 3V-motor, zoals je die in bijna al het elektrische speelgoed vindt. De draden werden met gewone isolatietape aan de batterij bevestigd.
Sluit eerst de accu en de motor aan en steek vervolgens de meetpennen van de multimeter in de verbindingsstukken. Zoals u in de afbeelding kunt zien, geeft het display 1,49 volt aan. Dit is 0,06 volt lager dan de beginwaarde. Deze daling trad op binnen 2 minuten na het starten van de motor. De werking van de accu is dus normaal.
Hoe test je een AAA-batterij met een multimeter?

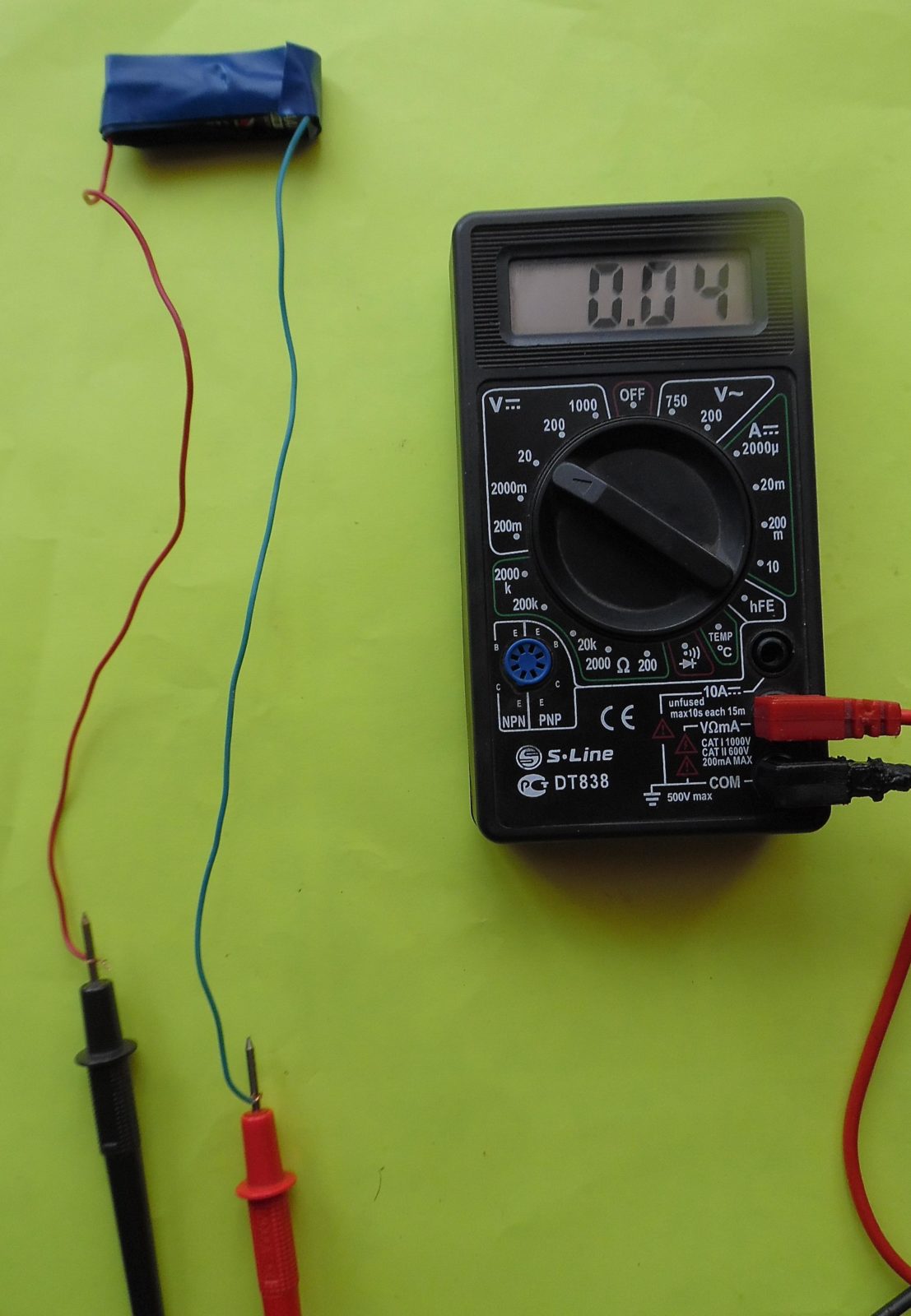

Inspectie AAA-batterijenMet een multimeter wordt dit op dezelfde manier gedaan als hierboven weergegeven. Door de kleine afmetingen is het mogelijk om te meten. galvanische celHet zal iets ingewikkelder zijn. Om de meting te vergemakkelijken, kunnen de meetprobes met tape of isolatietape aan het pinkelement worden bevestigd.
Zoals je ziet, is de spanning bijna nul, 0,04 volt. Deze batterij is zelfs niet in staat om een gewoon horloge op te starten.
Hoe test je een telefoonbatterij met een multimeter?
Normaal gesproken zijn de polen van een telefoonbatterij gemarkeerd met 'positief' en 'negatief'. Maar als die van jou die markeringen niet heeft, geen nood: je kunt ze zelf bepalen.

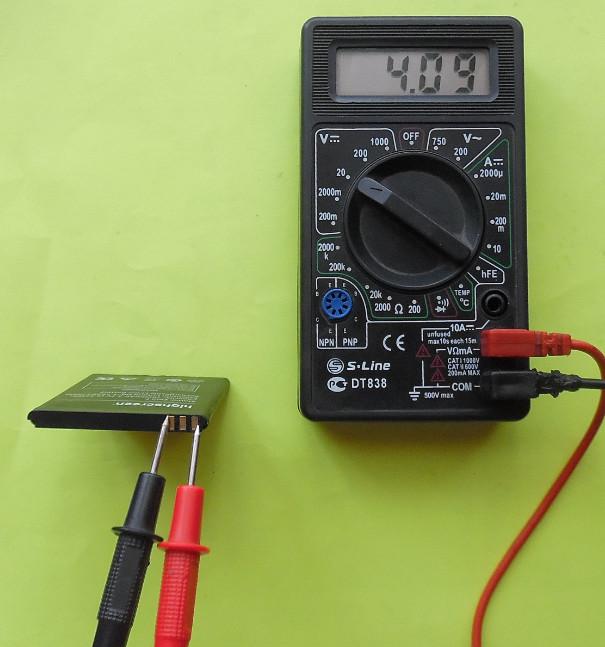

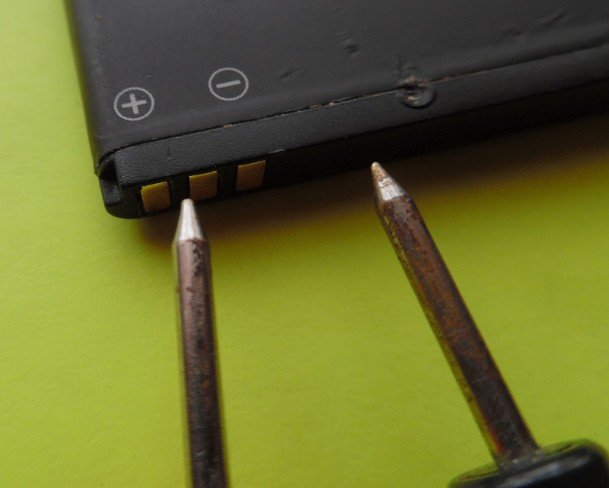

Je kunt de batterij van je telefoon controleren met een multimeter door de meetpennen op de contactpunten te plaatsen en het apparaat op stand 20 te zetten.
De batterijspanning van een telefoon is normaal gesproken 3,7 volt, maar de afbeelding toont 4,09 volt. Dit komt doordat er tijdens de tests een oude, licht opgezwollen batterij is gebruikt.
Je kunt de batterijstatus van je telefoon dus controleren met een multimeter.

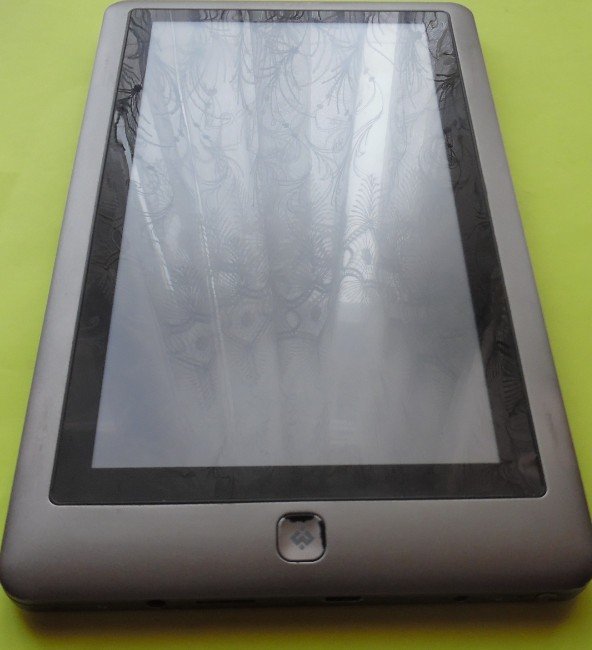

Hoe controleer je de batterij van een tablet met een multimeter?

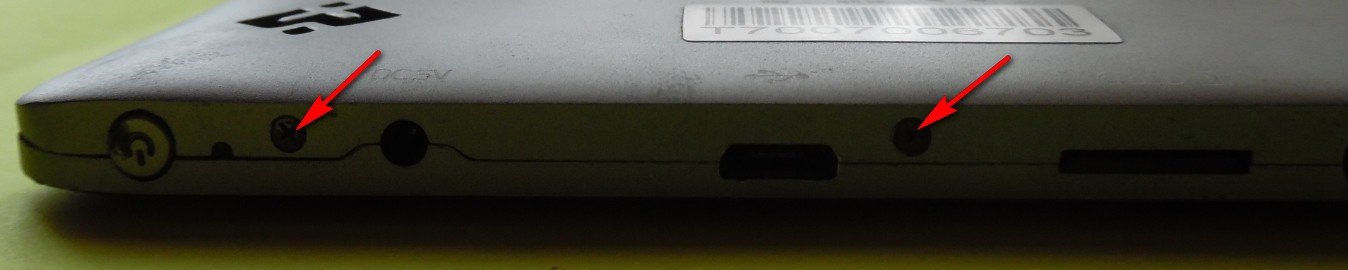

Het is lastig om de batterij van een tablet met een multimeter te meten. Sommige tablettenZe hebben geen toegang tot de accu. Om erbij te komen, moet je de bouten losdraaien.

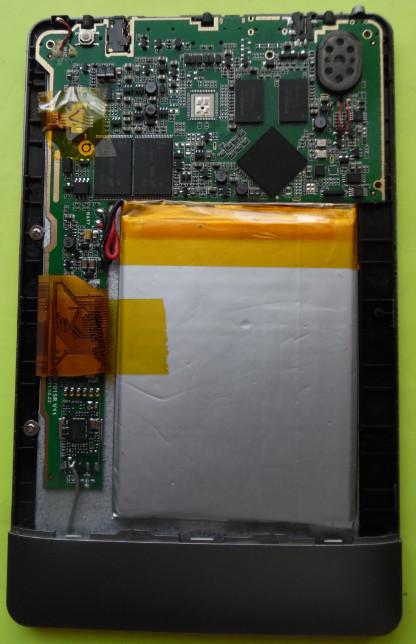

Zelfs na het verwijderen van alle bouten is het verwijderen van de kap niet eenvoudig. Deze zit nog steeds vast met klemmen. Zoiets als dit wacht je onder de kap:

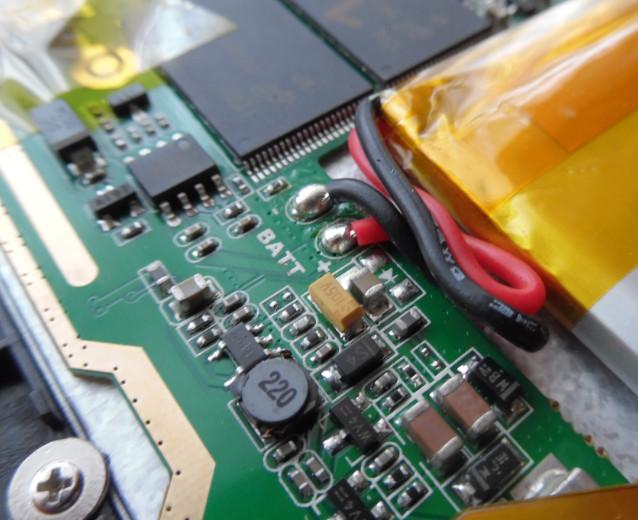

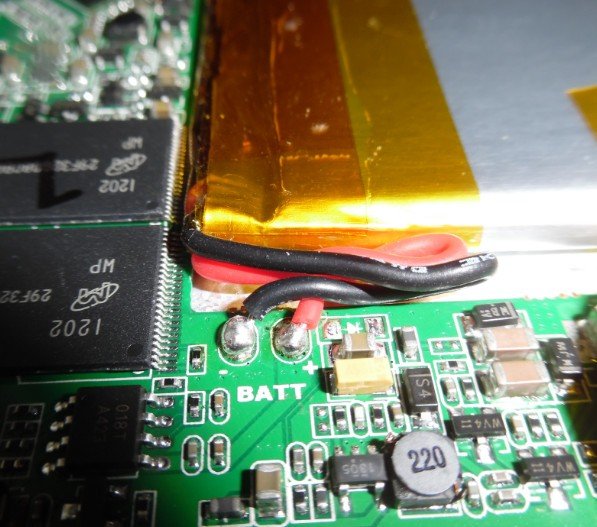

Het betreft een groot scala aan witte kleuren. tabletbatterijWe zijn geïnteresseerd in de contactpunten. Er komen twee draden uit de accu, een rode en een zwarte, en die hebben we nodig.

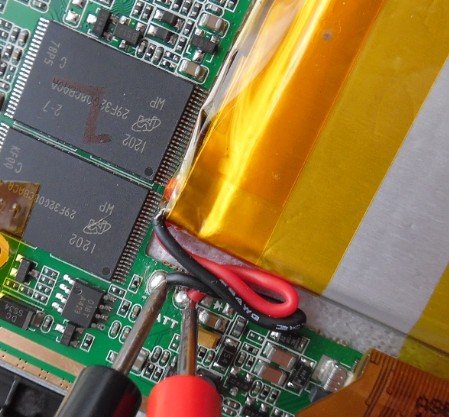

Om de spanning van de batterij te verwijderen en deze te controleren, plaatst u de zwarte meetpen op de soldeerverbinding van de zwarte draad en de rode meetpen op de soldeerverbinding van de rode draad.

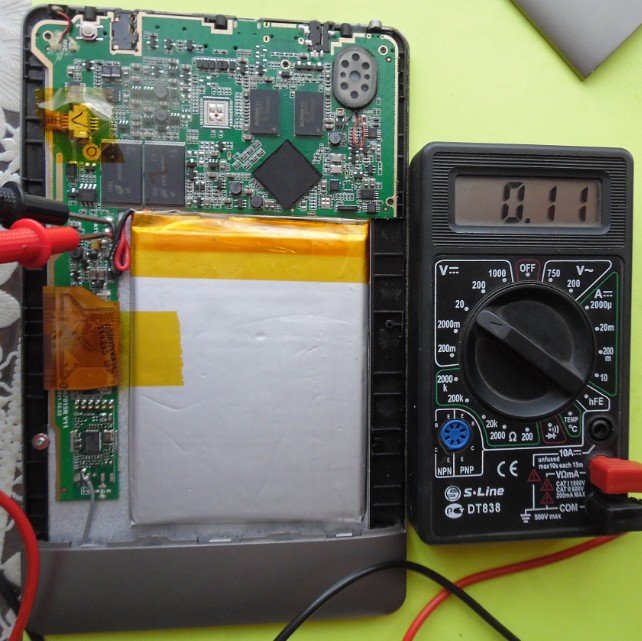

De multimeter geeft aan dat de accuspanning 0,11 volt is. Dit is slecht en de accu moet worden opgeladen.
Hoe controleer je de batterij van een schroevendraaier met een multimeter?
Batterijduur schroevendraaierHet controleren gebeurt op vrijwel dezelfde manier als bij alle andere batterijen. Het belangrijkste is om de "+" en "-" contactpunten te vinden.
Batterijen controleren schroevendraaier:
Sluit de meetpennen van de multimeter aan op de accupolen en lees de waarde af op het display. Controleer eerst de accu om het voltage te bepalen.
Als de waarde onder de toegestane limiet ligt, laad het dan opnieuw op. Nou, als het ontlaadt snelHet is tijd om de batterij te vervangen.
Hoe test je een Krona-batterij met een multimeter?

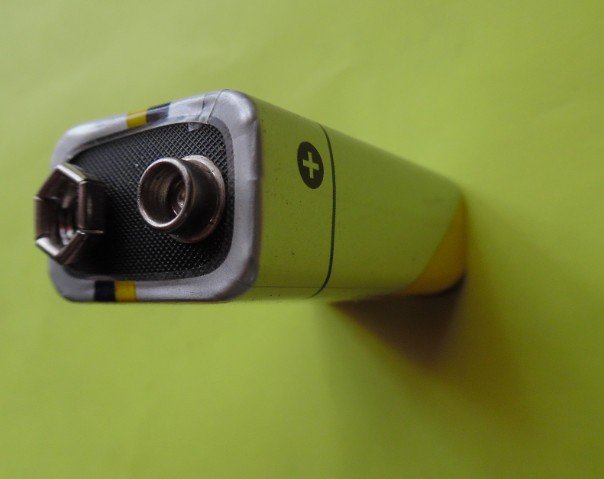

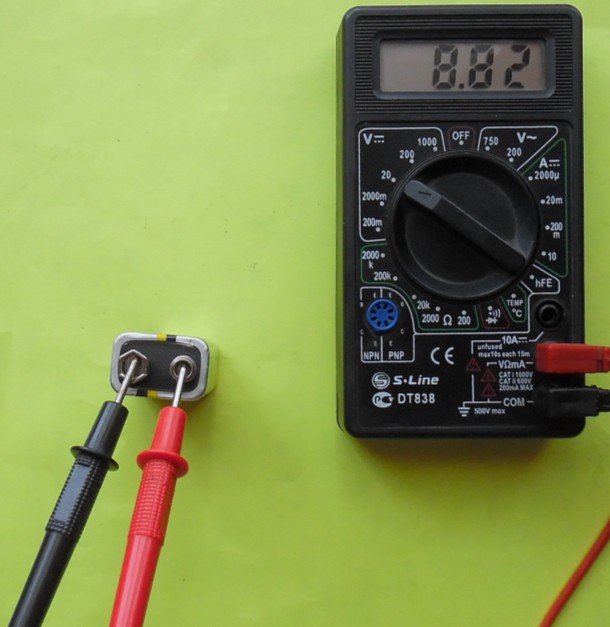

Bruikbaarheid kroonbatterijenHet is vrij eenvoudig te controleren met een tester. Sluit de meetpennen van het apparaat aan op de accupolen en kijk naar het schermpje van het apparaat.

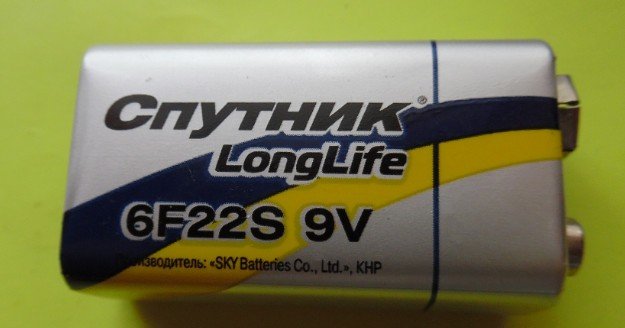

Zoals je op de behuizing kunt zien, zou de spanning 9 volt moeten zijn. Het apparaat geeft echter 8,82 volt aan. Dit betekent dat de batterij iets ontladen is. Desondanks is de batterij volledig functioneel!
Hoe test je een horlogebatterij met een multimeter?
Horlogebatterijen Ze kunnen variëren. Chinese wekkers gebruiken bijvoorbeeld een batterij die in de vinger past, terwijl sommige een batterij gebruiken die in de pink past. Polshorloges gebruiken knoopbatterijen.

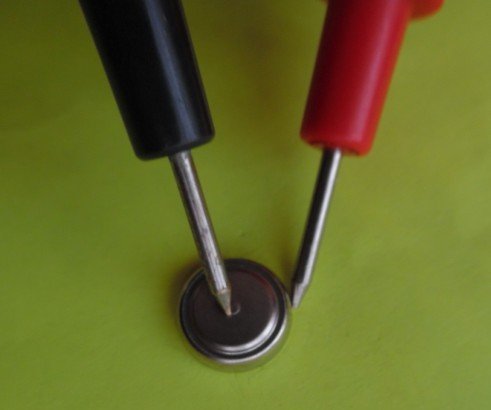

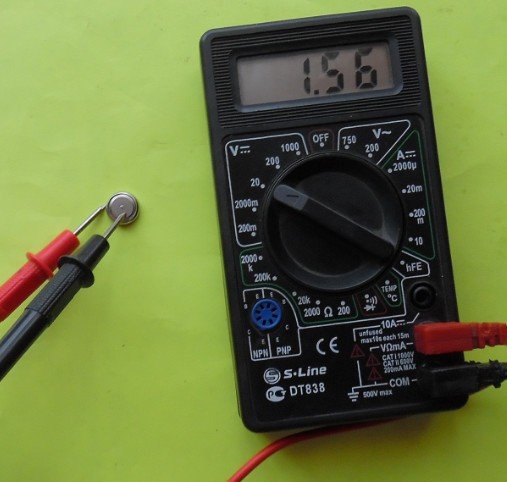

Je kunt deze batterij testen met een multimeter door het ene uiteinde van de meetpen op de positieve pool en het andere uiteinde op de negatieve pool te plaatsen. De positieve pool is breed en beslaat een aanzienlijk deel van de batterij.
De spanning van deze batterij is dus 1,56 V.
Hoe test je een CR2032-batterij op een moederbord met een multimeter?
Je kunt de BIOS-batterij testen met een multimeter nadat je deze van het moederbord hebt verwijderd. Als de positieve en negatieve contactpunten zichtbaar zijn, kun je ze aanraken met de meetpennen van het apparaat en de spanning meten.
Zoals je ziet, is dit een batterij. CR2032Met een spanning van 3 V. Als de spanning tijdens het testen lager is, is het daarom raadzaam de batterij te vervangen. Normaal gesproken hoeven dergelijke knoopcelbatterijen 3 tot 5 jaar niet vervangen te worden. Ze moeten vervangen worden als de datum van de computer zichzelf begint te resetten of als er andere storingen optreden.
De batterij op de afbeelding moet worden vervangen. Je kunt hier ook meer lezen over dit type batterij:https://battery-nl.techinfus.com/batarejka-dlya-materinskoj-platy-i-ee-zamena/
Hoe controleer je een batterij met een multimeter?
Om dit te controleren, neemt u de benodigde batterij en sluit u, net als bij een digitale batterij, de polen aan op de plus- en minpool.
Vergeet niet het apparaat in de batterijmeetstand te zetten!
In principe kun je een batterij controleren zonder tester. Zet de batterij rechtop, til hem 2 cm op en laat hem los. Als hij veert, is hij leeg. Een opgeladen batterij veert minder.
Je kunt de werking van een batterij ook testen zonder apparaat, met behulp van een lamp. Deze test toont echter alleen aan dat er spanning is en dat de batterij niet ontladen is. Kortom, het is veilig om te gebruiken. Dit experiment kan thuis worden uitgevoerd.
Je kunt controleren of een batterij werkt door deze in het gewenste elektronische apparaat te plaatsen. Je kunt ook een tester gebruiken, bijvoorbeeld een multimeter. Of je kunt de eenvoudige methode gebruiken die hierboven is beschreven. Deze methode kan worden gebruikt om een ronde batterij te controleren. AA-batterijen vele anderen.
Er bestaat een speciale app voor Android om de batterijcapaciteit te controleren, genaamd 3C Battery Monitor Widget! Deze meet echter alleen de daadwerkelijke batterijduur van je telefoon.
Nu weet je hoe je batterijen test met een multimeter en de spanning meet!
